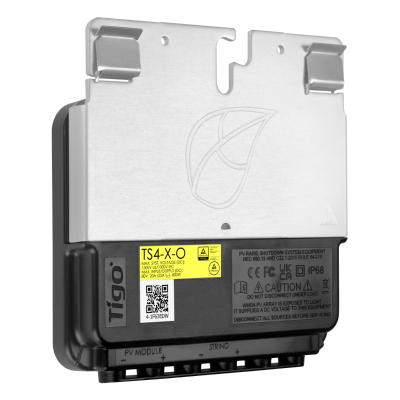

TIGO TS4-X-O (800W) Series 800W อุปกรณ์ Optimization

TIGO TS4-X-O 800W Solar Optimizer อุปกรณ์เพิ่มประสิทธิภาพแผงโซลาร์เซลล์ พร้อม Monitoring และ Rapid Shutdown
1. แนะนำผลิตภัณฑ์ TIGO TS4-X-O
TIGO TS4-X-O เป็นอุปกรณ์อิเล็กทรอนิกส์กำลังระดับแผงโซลาร์เซลล์ หรือ Module-Level Power Electronics (MLPE) จาก Tigo Energy ซึ่งพัฒนาขึ้นเพื่อเพิ่มประสิทธิภาพการผลิตพลังงานไฟฟ้า ลดผลกระทบจากเงาบังและความแตกต่างของกำลังผลิตระหว่างแผง พร้อมรองรับระบบตรวจสอบการทำงานและระบบหยุดทำงานฉุกเฉินระดับแผง

ผลิตภัณฑ์รุ่นนี้อยู่ในตระกูล TS4-X Series ซึ่งออกแบบมาสำหรับแผงโซลาร์เซลล์กำลังสูงรุ่นใหม่ รองรับกำลังแผงสูงสุด 800 วัตต์ กระแสลัดวงจรสูงสุด 25 แอมแปร์ และกระแสทำงานสูงสุด 20 แอมแปร์

TIGO TS4-X-O รวมความสามารถสำคัญ 3 ประการไว้ในอุปกรณ์เดียว ได้แก่

Optimization: เพิ่มประสิทธิภาพการผลิตพลังงานไฟฟ้าระดับแผง
Monitoring: ตรวจสอบข้อมูลการทำงานและประสิทธิภาพของแผงแต่ละแผง
Rapid Shutdown: รองรับระบบหยุดทำงานฉุกเฉินเพื่อเพิ่มความปลอดภัย
อุปกรณ์เหมาะสำหรับระบบโซลาร์เซลล์บ้านพักอาศัย อาคารสำนักงาน อาคารพาณิชย์ โรงงานอุตสาหกรรม และโครงการ Solar Rooftop ที่ต้องการเพิ่มประสิทธิภาพการผลิตไฟฟ้าและบริหารจัดการระบบในระยะยาว

2. คุณสมบัติเด่นของ TIGO TS4-X-O
2.1 รองรับแผงโซลาร์เซลล์กำลังสูงสุด 800W
แผงโซลาร์เซลล์รุ่นใหม่มีแนวโน้มใช้เซลล์ขนาดใหญ่และให้กำลังไฟฟ้าสูงขึ้น การเลือกใช้อุปกรณ์ MLPE จึงต้องพิจารณาทั้งกำลังไฟฟ้า กระแส และแรงดันของแผง

TIGO TS4-X-O รองรับแผงกำลังสูงสุด 800W พร้อมพิกัดกระแส Isc 25A และ Imp 20A ช่วยให้สามารถนำไปพิจารณาใช้งานร่วมกับแผงโซลาร์เซลล์กำลังสูงได้หลากหลายรุ่น

อย่างไรก็ตาม การที่แผงมีกำลังไฟฟ้าไม่เกิน 800W ไม่ได้หมายความว่าจะใช้งานร่วมกันได้โดยอัตโนมัติ ผู้ติดตั้งต้องตรวจสอบพิกัดแรงดัน กระแส สภาพแวดล้อม และข้อกำหนดของผู้ผลิตเพิ่มเติม

2.2 เทคโนโลยี Intelligent Optimization
ระบบ Optimization ทำหน้าที่บริหารจัดการการทำงานของแผงโซลาร์เซลล์ที่ติดตั้งอุปกรณ์ เพื่อช่วยลดผลกระทบจากความแตกต่างของกำลังผลิตระหว่างแผงภายในสตริง

เมื่อแผงบางส่วนได้รับแสงน้อยกว่าแผงอื่น เช่น มีเงาจากต้นไม้ อาคาร หรือสิ่งกีดขวาง การผลิตไฟฟ้าของแผงดังกล่าวอาจส่งผลต่อประสิทธิภาพของสตริง

TIGO TS4-X-O ช่วยลดผลกระทบนี้ในสภาวะที่เหมาะสม ทำให้ระบบมีโอกาสผลิตพลังงานได้มากกว่าระบบที่ไม่ได้ติดตั้ง Optimizer

ปริมาณพลังงานที่เพิ่มขึ้นจริงขึ้นอยู่กับสภาพเงาบัง รูปแบบการต่อสตริง การเลือกอินเวอร์เตอร์ และสภาพการทำงานของระบบ

2.3 Module-Level Monitoring
TIGO TS4-X-O รองรับการตรวจสอบข้อมูลการทำงานระดับแผงผ่านระบบ Tigo Energy Intelligence เมื่อมีอุปกรณ์สื่อสารและการตั้งค่าระบบครบถ้วน

การตรวจสอบระดับแผงช่วยให้ผู้ดูแลระบบสามารถระบุแผงที่มีประสิทธิภาพผิดปกติได้สะดวกกว่าการตรวจสอบเฉพาะกำลังผลิตรวมของอินเวอร์เตอร์

ประโยชน์สำคัญ ได้แก่

ตรวจสอบประสิทธิภาพการผลิตไฟฟ้าระดับแผง
วิเคราะห์ความแตกต่างของกำลังผลิตระหว่างแผง
ช่วยระบุตำแหน่งแผงที่อาจมีปัญหา
ลดระยะเวลาในการวิเคราะห์สาเหตุของความผิดปกติ
สนับสนุนการวางแผนบำรุงรักษาระบบ
เพิ่มความสะดวกในการบริหารจัดการโครงการขนาดใหญ่
2.4 Rapid Shutdown เพื่อเพิ่มความปลอดภัย
Rapid Shutdown เป็นฟังก์ชันสำหรับควบคุมการหยุดทำงานและลดแรงดันไฟฟ้ากระแสตรงของระบบโซลาร์เซลล์ตามเงื่อนไขการออกแบบและมาตรฐานที่เกี่ยวข้อง

TIGO TS4-X-O รองรับ Rapid Shutdown โดยต้องทำงานร่วมกับอุปกรณ์ควบคุมและระบบสื่อสารที่กำหนด

ฟังก์ชันนี้มีความสำคัญต่อการออกแบบระบบที่ต้องการเพิ่มความปลอดภัยสำหรับเจ้าหน้าที่ติดตั้ง ผู้ปฏิบัติงานด้านบำรุงรักษา และเจ้าหน้าที่ฉุกเฉิน

Rapid Shutdown ไม่ได้หมายความว่าทุกจุดในระบบจะปราศจากแรงดันไฟฟ้าโดยสมบูรณ์ ผู้ปฏิบัติงานยังต้องใช้วิธีการตัดแยกวงจรและตรวจสอบความปลอดภัยตามมาตรฐานงานไฟฟ้า

2.5 รองรับการติดตั้งแบบ Selective Deployment
จุดเด่นสำคัญของระบบ Tigo คือความยืดหยุ่นในการเลือกติดตั้ง Optimizer เฉพาะแผงที่จำเป็น

ตัวอย่างเช่น ระบบโซลาร์เซลล์จำนวน 20 แผง หากมีแผงบางส่วนได้รับผลกระทบจากเงาบัง ผู้ออกแบบอาจพิจารณาติดตั้ง TS4-X-O เฉพาะตำแหน่งที่มีปัญหา แทนการติดตั้ง Optimizer ทุกแผง

แนวทางนี้ช่วยให้สามารถบริหารต้นทุนอุปกรณ์ได้ตามสภาพหน้างานจริง

ทั้งนี้ หากระบบต้องการ Rapid Shutdown ครอบคลุมทุกแผง ต้องออกแบบการติดตั้งอุปกรณ์ที่รองรับให้ครบตามข้อกำหนดของระบบ ไม่สามารถสรุปได้ว่าติดตั้ง Optimizer เพียงบางแผงแล้วจะครอบคลุม Rapid Shutdown ทั้งระบบ

3. ข้อมูลทางเทคนิค (Technical Specifications)
รายการ
รายละเอียด
ผู้ผลิต
Tigo Energy
ชื่อสินค้า
TIGO TS4-X-O
Product Series
TS4-X Series
ประเภทอุปกรณ์
Module-Level Power Electronics
ฟังก์ชัน Optimization
รองรับ
ฟังก์ชัน Monitoring
รองรับ
ฟังก์ชัน Rapid Shutdown
รองรับ
Maximum Module Power
800W
Maximum Short Circuit Current (Isc)
25A
Maximum Operating Current (Imp)
20A
Monitoring Platform
Tigo Energy Intelligence
Communication Equipment
Tigo CCA + TAP
ลักษณะการติดตั้ง
ติดตั้งร่วมกับแผงหรือโครงสร้างรองรับแผง
ระดับการป้องกัน
IP68
การรับประกัน
25 ปี ตามเงื่อนไขผู้ผลิต
ข้อควรทราบ: ตารางนี้แสดงข้อมูลสำคัญสำหรับการเลือกสินค้าเท่านั้น การออกแบบทางวิศวกรรมต้องตรวจสอบ Datasheet ฉบับล่าสุดเพิ่มเติม โดยเฉพาะแรงดันสูงสุด ช่วงแรงดันทำงาน ข้อจำกัดด้านอุณหภูมิ และความเข้ากันได้กับแผงและอินเวอร์เตอร์

4. หลักการทำงานของ Solar Optimizer
4.1 ปัญหาของระบบโซลาร์เซลล์แบบ String
ระบบโซลาร์เซลล์ทั่วไปมักเชื่อมต่อแผงหลายแผงแบบอนุกรมเป็นหนึ่งสตริง เพื่อสร้างแรงดันไฟฟ้าที่เหมาะสมกับการทำงานของอินเวอร์เตอร์

ในระบบแบบอนุกรม กระแสไฟฟ้าที่ไหลผ่านแผงในสตริงมีความสัมพันธ์กัน หากแผงบางแผงได้รับแสงน้อยกว่าหรือมีคุณลักษณะทางไฟฟ้าแตกต่างจากแผงอื่น อาจเกิดการสูญเสียกำลังผลิตจากความไม่สมดุลของแผง

ปัจจัยที่ทำให้เกิดความแตกต่าง ได้แก่

เงาบังจากอาคาร
เงาจากต้นไม้
เงาจากเสาไฟฟ้า
สิ่งกีดขวางบนหลังคา
ความสกปรกของแผง
ความแตกต่างของอุณหภูมิ
การเสื่อมสภาพของแผง
ความแตกต่างของคุณลักษณะทางไฟฟ้าระหว่างแผง
ผลกระทบจริงขึ้นอยู่กับรูปแบบการต่อแผง การทำงานของบายพาสไดโอด และอัลกอริทึม MPPT ของอินเวอร์เตอร์

4.2 Optimizer ช่วยแก้ปัญหาอย่างไร
TIGO TS4-X-O เป็นอุปกรณ์ที่ช่วยจัดการจุดทำงานของแผงที่ติดตั้ง เพื่อให้แผงสามารถทำงานได้เหมาะสมขึ้นภายใต้ข้อจำกัดของระบบ

เมื่อเกิดความแตกต่างของกำลังผลิตระหว่างแผง อุปกรณ์สามารถช่วยลดการสูญเสียจาก Module Mismatch ได้

ตัวอย่างสถานการณ์คือหลังคาที่มีแผงบางส่วนได้รับเงาในช่วงเช้าหรือบ่าย การใช้ Optimizer อาจช่วยให้แผงส่วนอื่นในสตริงทำงานได้มีประสิทธิภาพมากขึ้น

อย่างไรก็ตาม Optimizer ไม่สามารถสร้างพลังงานจากแสงที่ไม่มีอยู่จริงได้ หากแผงถูกเงาบังอย่างรุนแรงจนแทบไม่มีพลังงานจากแสงอาทิตย์ กำลังผลิตของแผงดังกล่าวก็ยังคงต่ำ

4.3 Optimizer แตกต่างจาก MPPT ของอินเวอร์เตอร์อย่างไร
MPPT หรือ Maximum Power Point Tracking เป็นระบบควบคุมที่ใช้ค้นหาจุดทำงานเพื่อให้ได้กำลังไฟฟ้าสูงสุดจากวงจร PV ที่เชื่อมต่ออยู่

ในอินเวอร์เตอร์แบบ String MPPT มักบริหารจัดการการทำงานของสตริงหรือกลุ่มสตริงตามจำนวน MPPT Input ที่มี

ส่วน Optimizer ระดับแผงทำหน้าที่จัดการพฤติกรรมทางไฟฟ้าของแผงที่ติดตั้งอุปกรณ์

การใช้ Optimizer จึงเป็นการเพิ่มความสามารถในการบริหารจัดการระดับแผง ไม่ใช่การทดแทนระบบ MPPT ของอินเวอร์เตอร์ทั้งหมด

5. ระบบ Monitoring ระดับแผงโซลาร์เซลล์
5.1 ความสำคัญของการตรวจสอบระดับแผง
ระบบโซลาร์เซลล์ที่ตรวจสอบได้เฉพาะข้อมูลจากอินเวอร์เตอร์จะทราบกำลังผลิตรวมของระบบหรือของแต่ละ MPPT แต่ไม่จำเป็นต้องทราบรายละเอียดการทำงานของแผงแต่ละแผง

เมื่อกำลังผลิตลดลง ผู้ดูแลระบบอาจต้องตรวจสอบหลายตำแหน่งเพื่อค้นหาสาเหตุ

ระบบ Module-Level Monitoring ช่วยเพิ่มความละเอียดของข้อมูล ทำให้สามารถวิเคราะห์ตำแหน่งของปัญหาได้สะดวกขึ้น

5.2 การทำงานร่วมกับ Tigo Energy Intelligence
Tigo Energy Intelligence เป็นแพลตฟอร์มสำหรับตรวจสอบและบริหารจัดการข้อมูลการทำงานของระบบโซลาร์เซลล์

เมื่อระบบมีการติดตั้ง TIGO TS4-X-O พร้อม CCA และ TAP อย่างถูกต้อง ข้อมูลจากอุปกรณ์สามารถถูกส่งไปยังระบบ Monitoring เพื่อให้ผู้ใช้งานตรวจสอบประสิทธิภาพการผลิตไฟฟ้าได้

ระบบดังกล่าวช่วยสนับสนุนการตรวจสอบสถานะและการวิเคราะห์ประสิทธิภาพของโครงการ

5.3 ประโยชน์ต่อเจ้าของโครงการ
เจ้าของระบบสามารถใช้ข้อมูล Monitoring เพื่อประเมินการทำงานของระบบในระยะยาว

หากพบว่าแผงบางตำแหน่งมีผลผลิตต่ำผิดปกติอย่างต่อเนื่อง สามารถนำข้อมูลไปใช้ประกอบการตรวจสอบหน้างานได้

สำหรับโครงการเชิงพาณิชย์และอุตสาหกรรม การมีข้อมูลระดับแผงยังช่วยสนับสนุนงาน Operation & Maintenance (O&M) และการวางแผนบำรุงรักษาเชิงป้องกัน

6. ระบบ Rapid Shutdown
6.1 Rapid Shutdown คืออะไร
Rapid Shutdown เป็นระบบที่ออกแบบมาเพื่อควบคุมการลดแรงดันไฟฟ้ากระแสตรงของวงจร PV ภายใต้เงื่อนไขที่กำหนด เมื่อเกิดคำสั่งหยุดระบบ

ระบบนี้ช่วยลดความเสี่ยงจากการสัมผัสแรงดันไฟฟ้ากระแสตรงในสถานการณ์ที่ต้องดำเนินการด้านความปลอดภัย

6.2 ทำไมระบบโซลาร์เซลล์จึงต้องให้ความสำคัญ
แผงโซลาร์เซลล์สามารถสร้างแรงดันไฟฟ้าได้เมื่อได้รับแสง แม้จะปิดอินเวอร์เตอร์แล้วก็ตาม

ดังนั้น การปิดอินเวอร์เตอร์เพียงอย่างเดียวอาจไม่ทำให้สายไฟ DC ทุกส่วนปลอดแรงดัน

ระบบ Rapid Shutdown จึงเป็นองค์ประกอบด้านความปลอดภัยที่ควรพิจารณาตามข้อกำหนดของโครงการและมาตรฐานที่ใช้บังคับ

6.3 การใช้งาน Rapid Shutdown กับ TS4-X-O
TIGO TS4-X-O รองรับฟังก์ชัน Rapid Shutdown โดยต้องออกแบบร่วมกับระบบควบคุมที่ได้รับการรองรับจากผู้ผลิต

สำหรับการใช้งานปกติของรุ่น TS4-X-O ผู้ผลิตระบุการใช้งานร่วมกับ CCA และ TAP

การใช้ RSS Transmitter หรือการออกแบบ Multi-Factor Rapid Shutdown เป็นทางเลือกเฉพาะที่ต้องตรวจสอบรูปแบบระบบและข้อกำหนดของผู้ผลิตเพิ่มเติม

6.4 ความปลอดภัยในการติดตั้ง
งานติดตั้งระบบโซลาร์เซลล์ต้องดำเนินการโดยบุคลากรที่มีความรู้ด้านไฟฟ้าและระบบ PV

ก่อนติดตั้งหรือบำรุงรักษา ต้องปฏิบัติตามขั้นตอนการตัดแยกวงจร การตรวจสอบแรงดัน และมาตรการความปลอดภัยที่เหมาะสม

อุปกรณ์ Rapid Shutdown ไม่สามารถใช้ทดแทนมาตรการป้องกันอันตรายทางไฟฟ้าอื่นทั้งหมดได้

7. อุปกรณ์ที่ใช้งานร่วมกับ TIGO TS4-X-O
7.1 Tigo Cloud Connect Advanced (CCA)
CCA เป็นอุปกรณ์ศูนย์กลางการสื่อสารและรวบรวมข้อมูลสำหรับระบบ Tigo

ทำหน้าที่เชื่อมต่อข้อมูลจากระบบอุปกรณ์ระดับแผงกับแพลตฟอร์ม Monitoring และรองรับการทำงานของระบบควบคุมตามรูปแบบที่กำหนด

การติดตั้ง CCA ต้องพิจารณาระบบจ่ายไฟ การสื่อสาร และการเชื่อมต่อเครือข่ายให้เหมาะสมกับโครงการ

7.2 Tigo Access Point (TAP)
TAP เป็นอุปกรณ์สื่อสารที่ใช้รับส่งข้อมูลกับอุปกรณ์ TS4 ที่รองรับ

CCA เชื่อมต่อกับ TAP ผ่านระบบสื่อสารที่กำหนด และ TAP ทำหน้าที่สื่อสารกับอุปกรณ์ TS4 ในบริเวณติดตั้ง

จำนวน TAP ที่ต้องใช้ขึ้นอยู่กับจำนวนแผง ระยะการสื่อสาร ตำแหน่งติดตั้ง และข้อจำกัดของพื้นที่

7.3 Tigo Energy Intelligence
แพลตฟอร์ม Tigo Energy Intelligence ใช้สำหรับแสดงข้อมูลและสนับสนุนการตรวจสอบระบบ

ช่วยให้เจ้าของโครงการและผู้ดูแลระบบสามารถติดตามการทำงานและวิเคราะห์ข้อมูลได้สะดวกขึ้น

7.4 อินเวอร์เตอร์ที่ใช้งานร่วมกัน
Tigo ออกแบบระบบ TS4 ให้สามารถใช้งานร่วมกับอินเวอร์เตอร์ได้หลายแบรนด์และหลายรุ่น

ผู้ผลิตระบุว่าระบบรองรับอินเวอร์เตอร์หลายพันรุ่นจากมากกว่า 50 แบรนด์ แต่ต้องตรวจสอบความเข้ากันได้ของรุ่นจริงก่อนออกแบบและติดตั้ง

ไม่ควรสรุปว่าอินเวอร์เตอร์ทุกเครื่องสามารถใช้งานร่วมกับ TS4-X-O ได้โดยไม่มีข้อจำกัด

8. การเลือกใช้งาน TIGO TS4-X-O กับระบบ Solar Rooftop
8.1 บ้านพักอาศัย
ระบบโซลาร์เซลล์บนหลังคาบ้านพักอาศัยมักมีข้อจำกัดด้านพื้นที่และทิศทางการติดตั้ง

บางหลังคาอาจมีเงาจากต้นไม้ ผนังอาคาร หรือสิ่งกีดขวางในช่วงเวลาต่าง ๆ

การเลือกติดตั้ง TIGO TS4-X-O ในตำแหน่งที่เหมาะสมสามารถช่วยลดผลกระทบจากความแตกต่างของกำลังผลิตระหว่างแผงได้

8.2 อาคารพาณิชย์
อาคารพาณิชย์และสำนักงานมักมีพื้นที่หลังคาหลายระดับหรือมีอุปกรณ์ประกอบอาคาร เช่น ระบบปรับอากาศ ท่อระบายอากาศ และโครงสร้างอื่น ๆ

สิ่งเหล่านี้อาจสร้างเงาบังบนแผงโซลาร์เซลล์

การใช้ Optimizer จึงเป็นหนึ่งในแนวทางที่สามารถนำมาประเมินร่วมกับการจัดวางแผงและการแบ่ง MPPT

8.3 โรงงานอุตสาหกรรม
โรงงานอุตสาหกรรมอาจมีระบบ Solar Rooftop จำนวนหลายร้อยหรือหลายพันแผง

การตรวจสอบข้อมูลระดับแผงช่วยให้ฝ่ายบำรุงรักษามีข้อมูลประกอบการวิเคราะห์ปัญหาได้ละเอียดขึ้น

อย่างไรก็ตาม การติดตั้ง MLPE ทุกแผงมีต้นทุนเพิ่มเติม จึงควรประเมินความคุ้มค่าทั้งด้านพลังงาน ความปลอดภัย และค่าใช้จ่ายในการบำรุงรักษา

8.4 โครงการ EPC
สำหรับผู้รับเหมา EPC การเลือกใช้ TS4-X-O ควรเริ่มจากการวิเคราะห์สภาพหน้างานและข้อกำหนดทางเทคนิค

ประเด็นสำคัญประกอบด้วยกำลังไฟฟ้าของแผง ความเข้ากันได้กับอินเวอร์เตอร์ รูปแบบเงาบัง จำนวนแผงต่อสตริง และความต้องการระบบ Monitoring

การออกแบบที่เหมาะสมช่วยลดความเสี่ยงด้านเทคนิคและเพิ่มความชัดเจนในการจัดทำรายการอุปกรณ์หรือ Bill of Materials (BOM)

9. แนวทางการออกแบบระบบ
9.1 ตรวจสอบข้อมูลแผงโซลาร์เซลล์
ก่อนเลือกใช้งาน TS4-X-O ต้องตรวจสอบข้อมูลสำคัญจาก Datasheet ของแผง ได้แก่

Maximum Power (Pmax)
Open Circuit Voltage (Voc)
Maximum Power Voltage (Vmp)
Short Circuit Current (Isc)
Maximum Power Current (Imp)
Temperature Coefficient
ข้อกำหนดการเชื่อมต่อและการติดตั้ง
ข้อมูลเหล่านี้มีความสำคัญต่อการตรวจสอบความเข้ากันได้ของอุปกรณ์

9.2 ตรวจสอบพิกัดแรงดัน
แม้ TS4-X-O จะรองรับกำลังแผงสูงสุด 800W แต่ต้องตรวจสอบพิกัดแรงดันของอุปกรณ์ด้วย

โดยเฉพาะค่า Voc ของแผงที่อาจเพิ่มขึ้นเมื่ออุณหภูมิลดลง

การออกแบบต้องคำนวณตามอุณหภูมิต่ำสุดที่ใช้เป็นเกณฑ์ของโครงการ และตรวจสอบว่าไม่เกินพิกัดที่ผู้ผลิตกำหนด

9.3 ตรวจสอบกระแสไฟฟ้า
TS4-X-O มีพิกัด Isc สูงสุด 25A และ Imp สูงสุด 20A

ต้องตรวจสอบค่ากระแสของแผงให้สอดคล้องกับพิกัดดังกล่าว รวมถึงเงื่อนไขการออกแบบและค่าปรับแก้ที่เกี่ยวข้อง

9.4 ตรวจสอบอินเวอร์เตอร์
การเลือกอินเวอร์เตอร์ต้องพิจารณาช่วงแรงดัน MPPT แรงดัน DC สูงสุด กระแสรับเข้าสูงสุด และความเข้ากันได้กับระบบ TS4

ควรใช้เครื่องมือตรวจสอบความเข้ากันได้หรือเอกสารรับรองจากผู้ผลิตก่อนดำเนินการติดตั้งจริง

9.5 วางแผนระบบสื่อสาร
ระบบ Monitoring ต้องมีการวางแผนตำแหน่งติดตั้ง TAP และ CCA

ควรคำนึงถึงระยะทาง สิ่งกีดขวาง จำนวนอุปกรณ์ และสภาพแวดล้อมที่อาจมีผลต่อการสื่อสาร

การออกแบบที่เหมาะสมช่วยให้ระบบตรวจสอบข้อมูลทำงานได้อย่างมีเสถียรภาพ

10. ตัวอย่างการใช้งานกับแผงโซลาร์เซลล์กำลังสูง
ตัวอย่างที่ 1: ระบบ 10 แผง ขนาด 720W
ระบบประกอบด้วยแผงโซลาร์เซลล์ขนาด 720W จำนวน 10 แผง

กำลังติดตั้งรวมเท่ากับ 7.20 kWp

หากแผงบางส่วนมีเงาบัง สามารถประเมินความเหมาะสมในการใช้ TS4-X-O กับตำแหน่งที่ได้รับผลกระทบได้

จำนวน Optimizer ที่ต้องใช้ขึ้นอยู่กับรูปแบบการออกแบบและฟังก์ชันที่ต้องการ

ตัวอย่างที่ 2: ระบบ 20 แผง ขนาด 725W
ระบบประกอบด้วยแผงขนาด 725W จำนวน 20 แผง

กำลังติดตั้งรวมเท่ากับ 14.50 kWp

หากต้องการตรวจสอบการทำงานระดับแผงทั้งหมด สามารถพิจารณาติดตั้งอุปกรณ์ TS4 ที่รองรับ Monitoring ให้ครบตามจำนวนแผง พร้อมระบบ CCA และ TAP

การเลือกจำนวน TAP ต้องคำนวณตามข้อกำหนดการสื่อสารและรูปแบบการติดตั้ง

ตัวอย่างที่ 3: ระบบ 100 แผง ขนาด 730W
ระบบประกอบด้วยแผงขนาด 730W จำนวน 100 แผง

กำลังติดตั้งรวมเท่ากับ 73.00 kWp

สำหรับโครงการที่ต้องการ Optimization, Monitoring และ Rapid Shutdown ควรออกแบบระบบ TS4-X-O ร่วมกับอุปกรณ์สื่อสารให้เหมาะสมกับจำนวนแผงและพื้นที่หลังคา

ต้องตรวจสอบพิกัดทางไฟฟ้าของแผง 730W รุ่นที่เลือกเป็นรายรุ่นก่อนยืนยันความเข้ากันได้

11. การติดตั้ง TIGO TS4-X-O
11.1 การติดตั้งเชิงกล
TS4-X-O ออกแบบให้สามารถติดตั้งกับกรอบแผงโซลาร์เซลล์หรือโครงสร้างรองรับที่เหมาะสมตามคู่มือผู้ผลิต

ควรตรวจสอบตำแหน่งติดตั้งให้มั่นคง ไม่กีดขวางระบบระบายน้ำ และไม่ทำให้สายไฟหรือขั้วต่อได้รับแรงดึงที่ไม่เหมาะสม

11.2 การเชื่อมต่อสายไฟ DC
การเชื่อมต่ออุปกรณ์ต้องเป็นไปตามคู่มือการติดตั้งและแผนผังวงจรของผู้ผลิต

ผู้ติดตั้งต้องตรวจสอบขั้วต่อ ความเข้ากันได้ของคอนเนกเตอร์ และความถูกต้องของขั้วบวกและขั้วลบ

ไม่ควรเชื่อมต่อหรือถอดคอนเนกเตอร์ขณะมีกระแสโหลดโดยไม่ปฏิบัติตามขั้นตอนที่ผู้ผลิตกำหนด

11.3 การติดตั้ง TAP และ CCA
ตำแหน่งติดตั้ง TAP ต้องเหมาะสมต่อการสื่อสารกับอุปกรณ์ TS4

CCA ต้องติดตั้งในตำแหน่งที่เหมาะสมกับสภาพแวดล้อมและการเดินสายสื่อสาร

ระบบทั้งหมดต้องได้รับการตั้งค่าและทดสอบก่อนส่งมอบงาน

11.4 การทดสอบระบบ
หลังติดตั้งควรตรวจสอบการเชื่อมต่อของอุปกรณ์ การทำงานของ Monitoring และการตอบสนองของระบบ Rapid Shutdown ตามขั้นตอนที่ผู้ผลิตกำหนด

ควรจัดเก็บข้อมูลหมายเลขอุปกรณ์ ตำแหน่งติดตั้ง และผลการทดสอบเพื่อใช้ในการบำรุงรักษาในอนาคต

12. การบำรุงรักษาและการตรวจสอบระบบ
TIGO TS4-X-O ช่วยเพิ่มข้อมูลสำหรับการบริหารจัดการงานบำรุงรักษา แต่ไม่ได้ทำให้ระบบโซลาร์เซลล์ไม่จำเป็นต้องบำรุงรักษา

เจ้าของระบบควรมีแผนตรวจสอบอุปกรณ์ไฟฟ้า สายไฟ ขั้วต่อ โครงสร้าง และสภาพแผงตามระยะเวลาที่เหมาะสม

การใช้ข้อมูล Monitoring ช่วยให้สามารถระบุความผิดปกติบางประเภทได้รวดเร็วขึ้น

หากพบกำลังผลิตต่ำผิดปกติ ควรตรวจสอบสาเหตุอย่างเป็นระบบ เช่น เงาบัง ความสกปรก ความเสียหายของแผง การสื่อสาร หรือปัญหาจากอุปกรณ์อื่น

13. เปรียบเทียบ TIGO TS4-X-O กับ TS4-X-S และ TS4-X-F
คุณสมบัติ
TS4-X-O
TS4-X-S
TS4-X-F
รองรับแผงสูงสุด
800W
800W
800W
Optimization
รองรับ
ไม่รองรับ
ไม่รองรับ
Monitoring
รองรับ
รองรับ
ไม่รองรับ
Rapid Shutdown
รองรับ
รองรับ
รองรับ
Isc สูงสุด
25A
25A
25A
Imp สูงสุด
20A
20A
20A
อุปกรณ์หลักที่ต้องใช้ร่วมกัน
CCA + TAP
CCA + TAP
RSS Transmitter
TS4-X-O เหมาะสำหรับโครงการที่ต้องการครบทั้ง Optimization, Monitoring และ Rapid Shutdown

TS4-X-S เหมาะสำหรับโครงการที่ต้องการ Monitoring และ Rapid Shutdown แต่ไม่จำเป็นต้องใช้ Optimization

TS4-X-F เหมาะสำหรับโครงการที่ต้องการ Rapid Shutdown เป็นหลัก

14. การประเมินความคุ้มค่าในการลงทุน
การเลือกติดตั้ง Solar Optimizer ควรพิจารณาผลประโยชน์จากพลังงานที่เพิ่มขึ้นเทียบกับต้นทุนของอุปกรณ์และระบบประกอบ

การประเมินควรพิจารณาข้อมูลต่อไปนี้

ต้นทุนอุปกรณ์ Optimizer
ต้นทุน CCA และ TAP หากต้องใช้
ค่าแรงติดตั้ง
ผลผลิตไฟฟ้าก่อนและหลังติดตั้งที่คาดการณ์
รูปแบบเงาบังตลอดปี
มูลค่าพลังงานไฟฟ้าที่ผลิตเพิ่มขึ้น
ต้นทุนการดูแลรักษาระยะยาว
อายุการใช้งานและเงื่อนไขการรับประกัน
การประเมินระยะเวลาคืนทุนควรใช้ข้อมูลจำลองพลังงานที่เหมาะสมกับพื้นที่ติดตั้ง

ไม่ควรกำหนดเปอร์เซ็นต์การเพิ่มผลผลิตหรือระยะเวลาคืนทุนเป็นค่าคงที่สำหรับทุกโครงการ

15. คำถามที่พบบ่อย (FAQ)
Q1: TIGO TS4-X-O ใช้กับแผง 800W ได้หรือไม่?
รองรับแผงกำลังสูงสุด 800W ตามข้อมูลผู้ผลิต แต่ต้องตรวจสอบพิกัดแรงดันและกระแสของแผงรุ่นที่เลือกด้วย

Q2: TIGO TS4-X-O เป็น Optimizer หรือ Rapid Shutdown?
เป็นอุปกรณ์ที่รองรับทั้ง Optimization, Monitoring และ Rapid Shutdown ภายในรุ่นเดียว

Q3: จำเป็นต้องติดตั้ง Optimizer ทุกแผงหรือไม่?
สำหรับวัตถุประสงค์ด้าน Optimization สามารถพิจารณาติดตั้งเฉพาะแผงที่จำเป็นได้ แต่หากต้องการ Monitoring หรือ Rapid Shutdown ครอบคลุมทุกแผง ต้องออกแบบให้มีอุปกรณ์รองรับครบตามข้อกำหนด

Q4: TS4-X-O ใช้งานโดยไม่มี CCA และ TAP ได้หรือไม่?
ฟังก์ชัน Optimization สามารถทำงานได้โดยไม่ต้องมีระบบ Monitoring ในบางรูปแบบการใช้งาน แต่การใช้งาน Monitoring และ Rapid Shutdown ต้องติดตั้งระบบควบคุมและสื่อสารตามข้อกำหนดของ Tigo

Q5: TIGO TS4-X-O ช่วยเพิ่มกำลังไฟฟ้าได้กี่เปอร์เซ็นต์?
ไม่มีเปอร์เซ็นต์เพิ่มกำลังผลิตที่รับประกันสำหรับทุกโครงการ ผลลัพธ์ขึ้นอยู่กับเงาบัง การออกแบบสตริง และสภาพการทำงานจริง

Q6: ใช้งานกับอินเวอร์เตอร์ทั่วไปได้หรือไม่?
สามารถใช้งานร่วมกับอินเวอร์เตอร์ได้หลายรุ่น แต่ต้องตรวจสอบความเข้ากันได้จากข้อมูลของ Tigo ก่อนติดตั้ง

Q7: สามารถใช้กับแผง 650W, 700W, 720W หรือ 730W ได้หรือไม่?
สามารถนำมาพิจารณาใช้งานได้หากพิกัดกำลัง แรงดัน กระแส และเงื่อนไขทางเทคนิคทั้งหมดอยู่ในขอบเขตที่ผู้ผลิตกำหนด

Q8: ใช้กับแผง Bifacial ได้หรือไม่?
ต้องตรวจสอบพิกัดไฟฟ้าและเงื่อนไขการออกแบบของแผง Bifacial โดยคำนึงถึงกำลังและกระแสที่อาจเพิ่มขึ้นจากการรับแสงด้านหลังด้วย

Q9: ใช้งานร่วมกับแบตเตอรี่ได้หรือไม่?
TS4-X-O เป็นอุปกรณ์สำหรับระบบ PV ระดับแผง ไม่ใช่อุปกรณ์ควบคุมแบตเตอรี่ การใช้งานในระบบที่มีแบตเตอรี่ต้องตรวจสอบการทำงานร่วมกับอินเวอร์เตอร์และระบบควบคุมที่เกี่ยวข้อง

Q10: TS4-X-O ช่วยแก้ปัญหาแผงสกปรกได้หรือไม่?
Optimizer อาจช่วยลดผลกระทบจากความแตกต่างของกำลังผลิตระหว่างแผง แต่ไม่สามารถทดแทนการทำความสะอาดแผงหรือการบำรุงรักษาได้

Q11: สามารถติดตั้งกับระบบเดิมได้หรือไม่?
สามารถประเมินการติดตั้งเพิ่มเติมในระบบเดิมได้ โดยต้องตรวจสอบความเข้ากันได้ของแผง อินเวอร์เตอร์ ระบบสายไฟ และข้อกำหนดด้านความปลอดภัย

Q12: มีระบบดูข้อมูลออนไลน์หรือไม่?
รองรับการตรวจสอบข้อมูลผ่าน Tigo Energy Intelligence เมื่อมีอุปกรณ์สื่อสารและการตั้งค่าที่จำเป็นครบถ้วน

Q13: มีการรับประกันกี่ปี?
ผู้ผลิตระบุการรับประกัน 25 ปี โดยรายละเอียดการรับประกันและเงื่อนไขการเคลมต้องเป็นไปตามนโยบายของ Tigo

Q14: Rapid Shutdown ใช้แทนเบรกเกอร์ DC ได้หรือไม่?
ไม่ได้ Rapid Shutdown เป็นระบบความปลอดภัยที่มีหน้าที่เฉพาะ และไม่สามารถใช้ทดแทนอุปกรณ์ตัดแยกวงจรหรือมาตรการความปลอดภัยทางไฟฟ้าทั้งหมดได้

Q15: เหมาะกับโครงการขนาดใหญ่หรือไม่?
เหมาะสำหรับการนำมาประเมินใช้งานในโครงการขนาดใหญ่ โดยต้องพิจารณาความคุ้มค่า การสื่อสาร จำนวนอุปกรณ์ และการออกแบบระบบอย่างเหมาะสม

16. เหตุผลที่ควรเลือก TIGO TS4-X-O
TIGO TS4-X-O เป็นทางเลือกสำหรับระบบโซลาร์เซลล์ที่ต้องการเพิ่มความสามารถในการบริหารจัดการระดับแผง

จุดเด่นคือการรวมฟังก์ชัน Optimization, Monitoring และ Rapid Shutdown ไว้ในอุปกรณ์เดียว

การรองรับแผงกำลังสูงสุด 800W ทำให้เหมาะกับการพิจารณาใช้งานร่วมกับแผงโซลาร์เซลล์กำลังสูงรุ่นใหม่

ความสามารถในการติดตั้งแบบยืดหยุ่นยังช่วยให้ผู้ออกแบบสามารถเลือกใช้อุปกรณ์ให้เหมาะสมกับสภาพพื้นที่และงบประมาณของโครงการ

สำหรับเจ้าของระบบ การมีข้อมูลระดับแผงช่วยสนับสนุนการบริหารจัดการและบำรุงรักษาในระยะยาว

สำหรับผู้รับเหมา EPC อุปกรณ์รุ่นนี้เป็นหนึ่งในทางเลือกสำหรับโครงการที่มีข้อกำหนดด้านประสิทธิภาพ ความปลอดภัย และการตรวจสอบข้อมูลการผลิตไฟฟ้า

17. สรุปผลิตภัณฑ์
TIGO TS4-X-O (800W) เป็น Solar Optimizer ระดับแผงโซลาร์เซลล์ที่รวมความสามารถด้าน Optimization, Monitoring และ Rapid Shutdown ไว้ในผลิตภัณฑ์เดียว

รองรับแผงโซลาร์เซลล์กำลังสูงสุด 800W กระแส Isc สูงสุด 25A และกระแส Imp สูงสุด 20A พร้อมรองรับการตรวจสอบข้อมูลผ่านระบบ Tigo Energy Intelligence เมื่อใช้งานร่วมกับ CCA และ TAP

เหมาะสำหรับระบบ Solar Rooftop บ้านพักอาศัย อาคารพาณิชย์ โรงงานอุตสาหกรรม และโครงการ EPC ที่ต้องการเพิ่มประสิทธิภาพการผลิตไฟฟ้า ลดผลกระทบจากเงาบัง และเพิ่มความสามารถในการตรวจสอบและดูแลรักษาระบบ

TIGO TS4-X-O — Optimization + Monitoring + Rapid Shutdown สำหรับแผงโซลาร์เซลล์กำลังสูงถึง 800W

หมายเหตุ: ข้อมูลทางเทคนิคและเงื่อนไขการติดตั้งต้องตรวจสอบกับ Datasheet และคู่มือผู้ผลิตฉบับล่าสุดก่อนนำไปใช้ออกแบบหรือติดตั้งจริง
