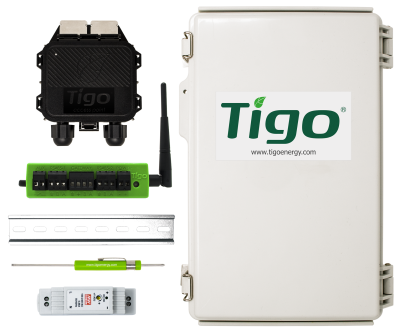

TIGO CCA Outdoor Kit ชุดควบคุมและมอนิเตอร์ระบบโซลาร์เซลล์ พร้อมกล่องติดตั้งภายนอก

TIGO CCA Outdoor Kit – Cloud Connect Advanced ชุดควบคุมและตรวจสอบระบบโซลาร์เซลล์สำหรับติดตั้งภายนอกอาคาร
แนะนำผลิตภัณฑ์ TIGO CCA Outdoor Kit
TIGO CCA Outdoor Kit เป็นชุดอุปกรณ์สื่อสารและจัดเก็บข้อมูลสำหรับระบบโซลาร์เซลล์จาก Tigo Energy ออกแบบมาเพื่อใช้เป็นศูนย์กลางการเชื่อมต่อระหว่างอุปกรณ์ Tigo TS4, Tigo Access Point (TAP) และแพลตฟอร์ม Tigo Energy Intelligence

ชุดอุปกรณ์ประกอบด้วย Cloud Connect Advanced (CCA) พร้อมกล่องป้องกันสำหรับติดตั้งภายนอกอาคาร และอุปกรณ์จ่ายไฟ โดยบางรหัสสินค้ามี TAP รวมอยู่ในชุดด้วย

CCA ทำหน้าที่รวบรวมข้อมูลการทำงานของระบบ Solar PV ส่งข้อมูลไปยังแพลตฟอร์ม Monitoring และสนับสนุนการทำงานของระบบ Rapid Shutdown ตามรูปแบบการติดตั้งที่ผู้ผลิตกำหนด

เหมาะสำหรับระบบ Solar Rooftop บ้านพักอาศัย อาคารพาณิชย์ โรงงานอุตสาหกรรม และโครงการ EPC ที่ต้องการระบบตรวจสอบการทำงานระดับแผง

คุณสมบัติเด่น (Key Features)
1. Module-Level Monitoring
รองรับการตรวจสอบประสิทธิภาพการทำงานของแผงโซลาร์เซลล์แต่ละแผงเมื่อใช้งานร่วมกับอุปกรณ์ TS4 ที่รองรับ Monitoring และ TAP

ตรวจสอบข้อมูลการผลิตไฟฟ้าระดับแผง
ช่วยระบุแผงที่มีประสิทธิภาพผิดปกติ
สนับสนุนการวิเคราะห์ปัญหาของระบบ
ช่วยลดเวลาในการค้นหาตำแหน่งที่ต้องบำรุงรักษา
รองรับการตรวจสอบข้อมูลผ่าน Tigo Energy Intelligence
2. Centralized Data Logger
CCA ทำหน้าที่เป็นศูนย์กลางการรวบรวมข้อมูลของระบบ Tigo

สามารถเชื่อมต่อกับอุปกรณ์ตรวจวัดและระบบอื่นที่รองรับ เพื่อจัดเก็บข้อมูลการทำงานของระบบพลังงานแสงอาทิตย์

ข้อมูลสามารถนำไปใช้ในการตรวจสอบประสิทธิภาพ การวิเคราะห์ปัญหา และการบริหารจัดการระบบในระยะยาว

3. Rapid Shutdown System Support
CCA รองรับการทำงานร่วมกับระบบ Rapid Shutdown ของ Tigo ตามรูปแบบที่ผู้ผลิตกำหนด

เมื่อใช้งานร่วมกับ TAP และ TS4 รุ่นที่รองรับ ระบบสามารถใช้สัญญาณควบคุมสำหรับการทำงานด้านความปลอดภัยระดับแผงได้

การออกแบบและการเชื่อมต่อระบบต้องเป็นไปตามคู่มือการติดตั้งและข้อกำหนดด้านความปลอดภัยที่เกี่ยวข้อง

4. Outdoor Installation
CCA Outdoor Kit มาพร้อมกล่องป้องกันสำหรับติดตั้งภายนอกอาคาร ช่วยปกป้องอุปกรณ์จากสภาพแวดล้อมตามระดับการป้องกันของกล่อง

เหมาะสำหรับโครงการที่ต้องติดตั้งอุปกรณ์สื่อสารใกล้บริเวณระบบโซลาร์เซลล์ หรือในตำแหน่งที่ไม่มีตู้ควบคุมภายในอาคาร

ต้องติดตั้งกล่อง สายไฟ และจุดเข้าสายตามคำแนะนำของผู้ผลิตเพื่อรักษาระดับการป้องกันของชุดอุปกรณ์

5. Online Monitoring
รองรับการส่งข้อมูลไปยัง Tigo Energy Intelligence เพื่อให้เจ้าของโครงการและผู้ดูแลระบบตรวจสอบข้อมูลผ่านแพลตฟอร์มออนไลน์

CCA รองรับการเชื่อมต่อเครือข่ายผ่าน Ethernet, Wi-Fi และระบบ Cellular ที่รองรับเป็นอุปกรณ์เสริม

การใช้งานระบบ Monitoring ต้องมีการตั้งค่าเครือข่ายและระบบสื่อสารให้ครบถ้วน

ข้อมูลทางเทคนิค (Technical Specifications)
รายการ
รายละเอียด
แบรนด์
Tigo Energy
ชื่อสินค้า
CCA Outdoor Kit
อุปกรณ์หลัก
Cloud Connect Advanced (CCA)
ประเภทอุปกรณ์
Data Logger / Communication Gateway
ฟังก์ชันหลัก
Monitoring / Data Collection / Rapid Shutdown Support
ระบบ Monitoring
Tigo Energy Intelligence
การสื่อสารกับ TAP
RS485
การสื่อสารระหว่าง TAP กับ TS4
Wireless
การเชื่อมต่ออินเทอร์เน็ต
Ethernet / Wi-Fi / Optional Cellular
แรงดันไฟฟ้าสำหรับ CCA
12–24V DC
กำลังไฟฟ้าที่ CCA ใช้
ประมาณ 3–10W
จำนวน TAP สูงสุดต่อ CCA
7 ตัว ตามข้อกำหนดการออกแบบ
รูปแบบติดตั้ง
Outdoor Enclosure / DIN Rail
ระดับการป้องกันกล่อง
IP68 ตามข้อมูลผลิตภัณฑ์จากผู้ผลิต
อุปกรณ์ภายในชุด
แตกต่างตามรหัสสินค้า
หมายเหตุ: ข้อมูลแรงดันและกำลังไฟฟ้าเป็นพิกัดของ CCA ไม่ใช่พิกัดของแหล่งจ่ายไฟ AC ทั้งชุด

รายการอุปกรณ์ภายใน CCA Outdoor Kit
Tigo มีชุด Outdoor Kit หลายรหัสสินค้า โดยอุปกรณ์ภายในชุดแตกต่างกันดังนี้

รหัสสินค้า
รายการสำคัญ
348-00000-10
CCA, เสาอากาศ, กล่อง Outdoor, DIN Rail และ DIN Rail Power Supply ไม่มี TAP
348-00000-52
CCA, เสาอากาศ, กล่อง Outdoor, DIN Rail Power Supply และ TAP
348-00000-62
CCA, เสาอากาศ, กล่อง Outdoor, Wall Adapter Power Supply และ TAP
ควรตรวจสอบรหัสสินค้า (Part Number) ก่อนสั่งซื้อ เพื่อยืนยันว่าชุดที่จำหน่ายมี TAP และอุปกรณ์จ่ายไฟประเภทใดรวมอยู่ด้วย

หลักการทำงานของระบบ Tigo CCA
ระบบสื่อสารของ Tigo ประกอบด้วยอุปกรณ์หลัก 4 ส่วน

1. Tigo TS4

อุปกรณ์ติดตั้งระดับแผงโซลาร์เซลล์ รองรับฟังก์ชัน Optimization, Monitoring หรือ Rapid Shutdown ตามรุ่นที่เลือกใช้งาน

2. Tigo Access Point (TAP)

อุปกรณ์สื่อสารแบบไร้สายกับ TS4 รุ่นที่รองรับ ทำหน้าที่รับส่งข้อมูลและสัญญาณควบคุมระหว่างอุปกรณ์ระดับแผงกับ CCA

3. Cloud Connect Advanced (CCA)

อุปกรณ์ศูนย์กลางสำหรับรวบรวมข้อมูลและเชื่อมต่อระบบ Monitoring รวมถึงสนับสนุนการควบคุม Rapid Shutdown ตามรูปแบบระบบที่กำหนด

4. Tigo Energy Intelligence

แพลตฟอร์มสำหรับตรวจสอบข้อมูลการทำงานของระบบโซลาร์เซลล์และสนับสนุนการวิเคราะห์ประสิทธิภาพ

ลำดับการสื่อสารโดยทั่วไปคือ

TS4 ↔ TAP ↔ CCA ↔ Tigo Energy Intelligence

โดย TAP เชื่อมต่อกับ CCA ผ่านสายสื่อสาร RS485 และ TAP สื่อสารกับ TS4 แบบไร้สาย

การใช้งานร่วมกับ TIGO TS4 Series
CCA Outdoor Kit เหมาะสำหรับใช้งานร่วมกับอุปกรณ์ Tigo TS4 รุ่นที่รองรับระบบสื่อสาร CCA และ TAP เช่น

TIGO TS4-A-O – Optimization, Monitoring และ Rapid Shutdown
TIGO TS4-A-S – Monitoring และ Rapid Shutdown
TIGO TS4-X-O – Optimization, Monitoring และ Rapid Shutdown
TIGO TS4-X-S – Monitoring และ Rapid Shutdown
สำหรับอุปกรณ์ Rapid Shutdown เฉพาะทาง เช่น TS4-A-F และ TS4-X-F ซึ่งใช้ RSS Transmitter ต้องตรวจสอบระบบควบคุมที่เหมาะสมแยกต่างหาก

การเลือกใช้ CCA Outdoor Kit
ระบบโซลาร์เซลล์บ้านพักอาศัย
เหมาะสำหรับบ้านที่ต้องการติดตั้ง Monitoring ระดับแผงและต้องการติดตั้งอุปกรณ์ควบคุมภายนอกอาคาร

อาคารพาณิชย์
เหมาะสำหรับอาคารสำนักงาน ร้านค้า และอาคารพาณิชย์ที่ต้องการรวบรวมข้อมูลระบบโซลาร์เซลล์เพื่อการตรวจสอบและบำรุงรักษา

โรงงานอุตสาหกรรม
เหมาะสำหรับโครงการ Solar Rooftop ที่มีแผงจำนวนมากและต้องการระบบ Monitoring เพื่อช่วยบริหารจัดการประสิทธิภาพการผลิตไฟฟ้า

โครงการ EPC
เหมาะสำหรับผู้รับเหมาและวิศวกรที่ต้องการออกแบบระบบ Monitoring และ Rapid Shutdown ร่วมกับ Tigo TS4 โดยเลือกจำนวน TAP และตำแหน่งติดตั้งตามข้อกำหนดของโครงการ

แนวทางการออกแบบและติดตั้ง
ก่อนติดตั้ง CCA Outdoor Kit ควรตรวจสอบข้อมูลดังต่อไปนี้

จำนวนอุปกรณ์ TS4 ทั้งหมดในระบบ
จำนวน TAP ที่ต้องใช้
ระยะทางระหว่าง TAP และอุปกรณ์ TS4
ระยะและรูปแบบการเดินสาย RS485
ตำแหน่งติดตั้ง CCA Outdoor Kit
แหล่งจ่ายไฟสำหรับ CCA
การเชื่อมต่อ Ethernet หรือ Wi-Fi
รูปแบบการควบคุม Rapid Shutdown
การลงทะเบียนและตั้งค่าระบบบน Tigo Energy Intelligence
การเดินสาย RS485 ระหว่าง CCA และ TAP ต้องดำเนินการตามคู่มือผู้ผลิต โดยสายสื่อสารและอุปกรณ์ประกอบบางรายการอาจไม่ได้รวมอยู่ในชุดสินค้า

ประโยชน์ต่อการบำรุงรักษาระบบ
CCA Outdoor Kit ช่วยให้ผู้ดูแลระบบสามารถรวบรวมข้อมูลจากอุปกรณ์ TS4 และตรวจสอบการทำงานผ่านแพลตฟอร์ม Tigo Energy Intelligence

ข้อมูลดังกล่าวช่วยสนับสนุนการวิเคราะห์ประสิทธิภาพ การค้นหาความผิดปกติ และการวางแผนบำรุงรักษา

สำหรับระบบที่มีแผงจำนวนมาก การมีข้อมูล Monitoring ระดับแผงช่วยลดความยุ่งยากในการตรวจสอบปัญหาเมื่อเทียบกับการมีข้อมูลกำลังผลิตรวมเพียงอย่างเดียว

คำถามที่พบบ่อย (FAQ)
CCA Outdoor Kit คืออะไร?
เป็นชุดอุปกรณ์ Cloud Connect Advanced พร้อมกล่องสำหรับติดตั้งภายนอกอาคาร ใช้เป็นศูนย์กลางสื่อสารและรวบรวมข้อมูลของระบบ Tigo

CCA Outdoor Kit มี TAP รวมอยู่ด้วยหรือไม่?
ขึ้นอยู่กับรหัสสินค้า โดยรุ่น 348-00000-10 ไม่มี TAP ส่วนรุ่น 348-00000-52 และ 348-00000-62 มี TAP รวมอยู่ในชุดตามข้อมูลผู้ผลิต

CCA Outdoor Kit เป็น Solar Optimizer หรือไม่?
ไม่ใช่ CCA เป็น Data Logger และ Communication Gateway ส่วนฟังก์ชัน Optimization เป็นหน้าที่ของอุปกรณ์ TS4 รุ่น Optimizer ที่ติดตั้งกับแผง

CCA ใช้ร่วมกับ TS4-A-O และ TS4-X-O ได้หรือไม่?
รองรับการใช้งานร่วมกับอุปกรณ์ TS4 รุ่นที่กำหนด โดยต้องมี TAP และการตั้งค่าระบบที่ถูกต้อง

CCA สามารถใช้งาน Rapid Shutdown ได้หรือไม่?
รองรับการทำงานร่วมกับระบบ Rapid Shutdown ของ Tigo ตามรูปแบบการออกแบบที่ผู้ผลิตกำหนด โดย CCA เพียงตัวเดียวไม่สามารถทำหน้าที่เป็นอุปกรณ์หยุดทำงานระดับแผงได้

CCA ต้องเชื่อมต่ออินเทอร์เน็ตหรือไม่?
การใช้งาน Monitoring ออนไลน์ต้องมีการเชื่อมต่อเครือข่ายที่เหมาะสม ส่วนการทำงานด้านความปลอดภัยต้องออกแบบและทดสอบตามข้อกำหนดของผู้ผลิต

CCA หนึ่งตัวรองรับ TAP ได้กี่ตัว?
ข้อมูลผู้ผลิตระบุว่าสามารถรองรับ TAP ได้สูงสุด 7 ตัว โดยต้องพิจารณาแหล่งจ่ายไฟ ระยะสาย และเงื่อนไขการออกแบบ

เหมาะสำหรับติดตั้งภายนอกอาคารหรือไม่?
ชุด Outdoor Kit มาพร้อมกล่องที่ออกแบบสำหรับใช้งานภายนอกอาคาร แต่ต้องติดตั้งให้ถูกต้องตามข้อกำหนดด้านสภาพแวดล้อมและการป้องกันน้ำฝุ่น

สรุปผลิตภัณฑ์
TIGO CCA Outdoor Kit เป็นชุดอุปกรณ์ศูนย์กลางสื่อสารและตรวจสอบระบบโซลาร์เซลล์จาก Tigo Energy ที่รองรับการทำงานร่วมกับ Tigo TS4 และ TAP

ช่วยให้ผู้ติดตั้งและเจ้าของโครงการสามารถตรวจสอบข้อมูลระดับแผงผ่าน Tigo Energy Intelligence พร้อมสนับสนุนการทำงานของระบบ Rapid Shutdown ตามข้อกำหนดของผู้ผลิต

มาพร้อมกล่องสำหรับติดตั้งภายนอกอาคาร เหมาะสำหรับระบบ Solar Rooftop บ้านพักอาศัย อาคารพาณิชย์ โรงงานอุตสาหกรรม และโครงการ EPC

TIGO CCA Outdoor Kit – ศูนย์กลางการสื่อสารและ Monitoring สำหรับระบบโซลาร์เซลล์ Tigo

หมายเหตุ: โปรดตรวจสอบรหัสชุดสินค้าและรายการอุปกรณ์ภายในกล่องก่อนสั่งซื้อหรือเผยแพร่รายละเอียดการจำหน่าย
