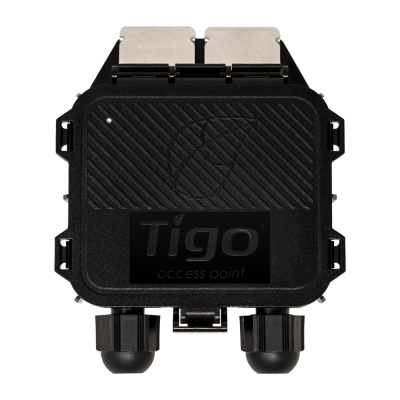

TIGO TAP (Tigo Access Point) อุปกรณ์สื่อสารไร้สายสำหรับ Solar Monitoring และ Rapid Shutdown

TIGO TAP (Tigo Access Point) อุปกรณ์สื่อสารไร้สายสำหรับระบบ Solar Monitoring และ Rapid Shutdown
แนะนำผลิตภัณฑ์ TIGO TAP
TIGO TAP (Tigo Access Point) เป็นอุปกรณ์สื่อสารสำหรับระบบโซลาร์เซลล์จาก Tigo Energy ออกแบบมาเพื่อเชื่อมต่อการสื่อสารระหว่างอุปกรณ์ Module-Level Power Electronics (MLPE) ตระกูล TIGO TS4 ที่ติดตั้งอยู่กับแผงโซลาร์เซลล์ และอุปกรณ์ Cloud Connect Advanced (CCA)

TAP เป็นองค์ประกอบสำคัญของระบบ Tigo สำหรับการตรวจสอบประสิทธิภาพระดับแผง (Module-Level Monitoring) และการควบคุม Rapid Shutdown ในระบบที่รองรับ

อุปกรณ์ใช้การสื่อสารแบบไร้สายกับ TS4 และเชื่อมต่อกับ CCA ผ่านระบบสื่อสาร RS485 ทำให้สามารถรวบรวมข้อมูลจากแผงโซลาร์เซลล์และส่งต่อไปยังแพลตฟอร์ม Tigo Energy Intelligence ได้

เหมาะสำหรับระบบ Solar Rooftop บ้านพักอาศัย อาคารสำนักงาน อาคารพาณิชย์ โรงงานอุตสาหกรรม และโครงการติดตั้งโซลาร์เซลล์โดยผู้รับเหมา EPC

คุณสมบัติเด่น (Key Features)
1. Wireless Communication – ระบบสื่อสารไร้สาย
TIGO TAP ทำหน้าที่สื่อสารแบบไร้สายกับอุปกรณ์ TIGO TS4 รุ่นที่รองรับ ช่วยลดความจำเป็นในการเดินสายสื่อสารไปยังอุปกรณ์ทุกแผง

คุณสมบัติสำคัญ ได้แก่

รองรับการสื่อสารกับอุปกรณ์ TS4 หลายตัว
ช่วยรับส่งข้อมูลการทำงานของอุปกรณ์ระดับแผง
ลดความซับซ้อนของการเดินสายสื่อสารบนหลังคา
รองรับการติดตั้งในระบบ Solar PV หลายขนาด
สามารถออกแบบจำนวน TAP ตามพื้นที่และจำนวนอุปกรณ์ TS4
ระยะการสื่อสารและจำนวนอุปกรณ์ที่รองรับต้องเป็นไปตามข้อกำหนดของผู้ผลิต

2. Module-Level Monitoring – ตรวจสอบประสิทธิภาพระดับแผง
เมื่อ TAP ทำงานร่วมกับ CCA และอุปกรณ์ TS4 ที่รองรับ Monitoring ระบบสามารถรวบรวมข้อมูลการทำงานระดับแผงได้

ข้อมูลดังกล่าวช่วยให้ผู้ดูแลระบบสามารถตรวจสอบความแตกต่างของประสิทธิภาพระหว่างแผง และนำข้อมูลไปใช้ประกอบการวิเคราะห์ปัญหาได้

ประโยชน์สำคัญ ได้แก่

ตรวจสอบข้อมูลการทำงานระดับแผง
ช่วยระบุตำแหน่งอุปกรณ์ที่อาจมีความผิดปกติ
สนับสนุนการตรวจสอบกำลังผลิตของระบบ
ช่วยวางแผนการบำรุงรักษา
ลดความยุ่งยากในการค้นหาปัญหาในโครงการที่มีแผงจำนวนมาก
3. Rapid Shutdown Communication – ระบบสื่อสารเพื่อความปลอดภัย
TIGO TAP รองรับการสื่อสารสำหรับระบบ Rapid Shutdown ของ Tigo เมื่อใช้งานร่วมกับ CCA และอุปกรณ์ TS4 รุ่นที่รองรับ

ระบบ Rapid Shutdown ออกแบบมาเพื่อควบคุมการลดแรงดันไฟฟ้ากระแสตรงของระบบ PV ตามข้อกำหนดและเงื่อนไขที่เกี่ยวข้อง

TAP ทำหน้าที่เป็นอุปกรณ์สื่อสาร ไม่ใช่อุปกรณ์ตัดวงจร DC โดยตรง

การออกแบบระบบต้องตรวจสอบการทำงานของอุปกรณ์ทุกส่วนและทดสอบระบบ Rapid Shutdown ตามคู่มือผู้ผลิต

4. RS485 Communication – การเชื่อมต่อกับ CCA
TAP เชื่อมต่อกับ Cloud Connect Advanced ผ่านระบบ RS485 ซึ่งเป็นระบบสื่อสารที่นิยมใช้ในงานควบคุมและระบบอุตสาหกรรม

การเชื่อมต่อดังกล่าวช่วยให้ CCA สามารถรับส่งข้อมูลกับ TAP และอุปกรณ์ TS4 ที่อยู่ในพื้นที่ครอบคลุมได้

การเดินสายต้องพิจารณาระยะทาง ประเภทสาย การจัดวางอุปกรณ์ และการป้องกันสัญญาณรบกวน

5. Outdoor Installation – รองรับการติดตั้งบริเวณแผงโซลาร์เซลล์
TIGO TAP ออกแบบมาสำหรับติดตั้งในบริเวณระบบแผงโซลาร์เซลล์ โดยสามารถเลือกตำแหน่งติดตั้งให้เหมาะสมกับการสื่อสารกับ TS4

ตำแหน่งติดตั้งควรเป็นไปตามคู่มือผู้ผลิต โดยพิจารณาระยะห่างจากแผง สิ่งกีดขวาง และโครงสร้างโลหะที่อาจมีผลต่อคุณภาพสัญญาณ

ข้อมูลทางเทคนิค (Technical Specifications)
รายการ
รายละเอียด
แบรนด์
Tigo Energy
ชื่อสินค้า
Tigo Access Point
ชื่อย่อ
TAP
ประเภทอุปกรณ์
Wireless Communication Access Point
ระบบที่รองรับ
Tigo TS4 System
การสื่อสารกับ TS4
Wireless
การเชื่อมต่อกับ CCA
RS485
อุปกรณ์ควบคุมหลัก
Cloud Connect Advanced (CCA)
Monitoring
รองรับผ่านระบบ Tigo
Rapid Shutdown
รองรับในระบบที่กำหนด
แพลตฟอร์ม
Tigo Energy Intelligence
การติดตั้ง
บริเวณแผงโซลาร์เซลล์
การใช้งาน
Residential / Commercial / Industrial Solar
แหล่งจ่ายไฟ
ผ่านการเชื่อมต่อระบบตามคู่มือผู้ผลิต
หมายเหตุ: พิกัดแรงดันไฟฟ้า จำนวน TS4 สูงสุดต่อ TAP ระยะการสื่อสาร และระดับ IP ควรยืนยันจาก Datasheet ของ TAP รุ่นที่จำหน่ายก่อนเผยแพร่เป็นข้อมูลทางเทคนิคอย่างเป็นทางการ

หลักการทำงานของ TIGO TAP
ระบบสื่อสารของ Tigo ประกอบด้วยอุปกรณ์หลัก 4 ส่วน

1. TIGO TS4 – อุปกรณ์ระดับแผง
อุปกรณ์ TS4 ติดตั้งร่วมกับแผงโซลาร์เซลล์ โดยรองรับฟังก์ชันต่างกันตามรุ่น เช่น

Optimization
Monitoring
Rapid Shutdown
สำหรับ TS4 รุ่นที่รองรับ Monitoring ข้อมูลการทำงานสามารถส่งผ่านระบบสื่อสารของ Tigo ได้

2. TIGO TAP – อุปกรณ์สื่อสาร
TAP ทำหน้าที่เป็นจุดเชื่อมต่อการสื่อสารระหว่าง TS4 และ CCA

อุปกรณ์รับส่งข้อมูลกับ TS4 แบบไร้สาย และเชื่อมต่อกับ CCA ผ่านสาย RS485

3. TIGO CCA – ศูนย์กลางรวบรวมข้อมูล
Cloud Connect Advanced ทำหน้าที่รวบรวมข้อมูลจาก TAP และเชื่อมต่อกับแพลตฟอร์ม Monitoring

CCA ยังรองรับการควบคุมระบบ Rapid Shutdown ตามรูปแบบการออกแบบที่ผู้ผลิตกำหนด

4. Tigo Energy Intelligence – แพลตฟอร์ม Monitoring
ข้อมูลจาก CCA สามารถส่งไปยัง Tigo Energy Intelligence เพื่อใช้ตรวจสอบการทำงานของระบบ Solar PV

ลำดับการสื่อสารทั่วไป:

TIGO TS4 ↔ TIGO TAP ↔ TIGO CCA ↔ Tigo Energy Intelligence

โดยการสื่อสารระหว่าง TS4 กับ TAP เป็นแบบไร้สาย ส่วน TAP กับ CCA ใช้ RS485

การใช้งานร่วมกับ TIGO TS4 Series
TAP รองรับการใช้งานร่วมกับอุปกรณ์ TS4 ที่ใช้ระบบสื่อสารของ Tigo เช่น

รุ่นอุปกรณ์
Optimization
Monitoring
Rapid Shutdown
TS4-A-O
รองรับ
รองรับ
รองรับ
TS4-A-S
ไม่รองรับ
รองรับ
รองรับ
TS4-X-O
รองรับ
รองรับ
รองรับ
TS4-X-S
ไม่รองรับ
รองรับ
รองรับ
อุปกรณ์ TS4-A-F และ TS4-X-F ใช้ระบบ Rapid Shutdown ที่อาศัย RSS Transmitter จึงไม่ควรสรุปว่าสามารถใช้ TAP แทน RSS Transmitter ได้

การเลือกจำนวน TAP สำหรับระบบโซลาร์เซลล์
จำนวน TAP ที่ต้องใช้ขึ้นอยู่กับปัจจัยหลายประการ ได้แก่

จำนวนอุปกรณ์ TS4 ที่ติดตั้ง
ขนาดและรูปทรงพื้นที่หลังคา
ระยะการสื่อสารระหว่าง TAP กับ TS4
สิ่งกีดขวางและโครงสร้างโลหะ
ตำแหน่งติดตั้ง CCA
ระยะทางการเดินสาย RS485
ข้อกำหนดจำนวนอุปกรณ์สูงสุดของผู้ผลิต
การออกแบบระบบไม่ควรพิจารณาเฉพาะจำนวนแผง แต่ต้องพิจารณาความครอบคลุมของสัญญาณสื่อสารด้วย

ตัวอย่างการใช้งาน
ระบบบ้านพักอาศัย
ระบบ Solar Rooftop ขนาดเล็กที่ติดตั้ง TS4 รุ่น Monitoring สามารถใช้ TAP เชื่อมต่อข้อมูลไปยัง CCA เพื่อให้เจ้าของบ้านตรวจสอบการทำงานของแผงผ่านระบบออนไลน์

ระบบอาคารพาณิชย์
อาคารที่มีแผงโซลาร์เซลล์หลายสตริงสามารถออกแบบ TAP ตามตำแหน่งติดตั้งและพื้นที่หลังคา เพื่อให้ระบบ Monitoring ครอบคลุมอุปกรณ์ TS4

ระบบโรงงานอุตสาหกรรม
โรงงานที่มีระบบ Solar Rooftop ขนาดใหญ่สามารถใช้ TAP หลายตัวตามการออกแบบ เพื่อรองรับการสื่อสารกับอุปกรณ์ TS4 ในแต่ละพื้นที่

ระบบ Monitoring ระดับแผงช่วยสนับสนุนงาน Operation & Maintenance (O&M) และการวิเคราะห์ความผิดปกติ

แนวทางการติดตั้ง TIGO TAP
1. วางแผนตำแหน่งติดตั้ง
ควรเลือกตำแหน่งที่เหมาะสมต่อการสื่อสารกับอุปกรณ์ TS4 และไม่ถูกบดบังโดยโครงสร้างที่อาจรบกวนสัญญาณ

2. ตรวจสอบการเดินสาย RS485
ใช้สายสื่อสารและวิธีการเดินสายตามข้อกำหนดของ Tigo

ตรวจสอบความถูกต้องของขั้วสื่อสารและการเชื่อมต่อกับ CCA

3. ตรวจสอบระบบจ่ายไฟ
ตรวจสอบวิธีจ่ายไฟและข้อจำกัดของอุปกรณ์ตามคู่มือผู้ผลิตก่อนเปิดใช้งาน

4. ลงทะเบียนและตั้งค่าระบบ
ดำเนินการตั้งค่า CCA, TAP และ TS4 ตามขั้นตอน Commissioning ของ Tigo

5. ทดสอบการสื่อสาร
ตรวจสอบว่าอุปกรณ์ TS4 สามารถสื่อสารกับ TAP และส่งข้อมูลไปยัง CCA ได้อย่างถูกต้อง

หากมีการใช้งาน Rapid Shutdown ต้องทดสอบระบบตามขั้นตอนที่ผู้ผลิตกำหนด

ประโยชน์ต่อผู้รับเหมา EPC และช่างติดตั้ง
TIGO TAP ช่วยให้การออกแบบระบบ Monitoring ระดับแผงมีความยืดหยุ่น โดยไม่จำเป็นต้องเดินสายสื่อสารไปยัง TS4 ทุกตัว

สำหรับผู้รับเหมา EPC การใช้ TAP ร่วมกับ CCA และ TS4 ช่วยให้สามารถจัดทำระบบตรวจสอบข้อมูลการทำงานของโครงการได้

สำหรับผู้ดูแลระบบ ข้อมูลระดับแผงช่วยสนับสนุนการวิเคราะห์ปัญหาและการวางแผนบำรุงรักษา

คำถามที่พบบ่อย (FAQ)
TIGO TAP คืออะไร?
เป็นอุปกรณ์สื่อสารไร้สายระหว่าง TIGO TS4 และ CCA สำหรับระบบ Monitoring และ Rapid Shutdown ที่รองรับ

TAP เป็น Solar Optimizer หรือไม่?
ไม่ใช่ TAP เป็นอุปกรณ์สื่อสาร ส่วน Solar Optimizer เป็นฟังก์ชันของอุปกรณ์ TS4 รุ่นที่รองรับ Optimization

TAP สามารถทำงานโดยไม่มี CCA ได้หรือไม่?
สำหรับระบบ Monitoring และ Rapid Shutdown แบบ CCA + TAP ต้องมี CCA และอุปกรณ์ประกอบที่กำหนด

TAP เชื่อมต่อกับ TS4 อย่างไร?
TAP สื่อสารกับอุปกรณ์ TS4 รุ่นที่รองรับแบบไร้สาย

TAP เชื่อมต่อกับ CCA อย่างไร?
เชื่อมต่อผ่านระบบสื่อสาร RS485

TAP ใช้กับ TS4-A-O ได้หรือไม่?
ได้ โดยต้องติดตั้งและตั้งค่าระบบตามข้อกำหนดของผู้ผลิต

TAP ใช้กับ TS4-X-O ได้หรือไม่?
ได้ สำหรับรุ่นและรูปแบบระบบที่รองรับการสื่อสารผ่าน CCA และ TAP

TAP หนึ่งตัวรองรับแผงได้กี่แผง?
จำนวนอุปกรณ์ TS4 ที่รองรับขึ้นอยู่กับข้อกำหนดของ TAP รุ่นที่ใช้และการออกแบบพื้นที่ติดตั้ง ควรตรวจสอบ Datasheet ล่าสุดก่อนกำหนดจำนวน

TAP สามารถเชื่อมต่ออินเทอร์เน็ตโดยตรงได้หรือไม่?
TAP ไม่ใช่อุปกรณ์ Internet Gateway โดยตรง การเชื่อมต่อข้อมูลออนไลน์ทำผ่าน CCA และระบบเครือข่ายที่รองรับ

TAP ใช้สำหรับ Rapid Shutdown ได้หรือไม่?
รองรับการสื่อสารในระบบ Rapid Shutdown ของ Tigo เมื่อใช้งานร่วมกับ CCA และอุปกรณ์ TS4 ที่รองรับ โดยต้องออกแบบและติดตั้งตามคู่มือผู้ผลิต

สรุปผลิตภัณฑ์
TIGO TAP (Tigo Access Point) เป็นอุปกรณ์สื่อสารสำหรับระบบโซลาร์เซลล์ที่ทำหน้าที่เชื่อมต่อระหว่าง TIGO TS4 และ Cloud Connect Advanced (CCA)

รองรับการสื่อสารไร้สายกับอุปกรณ์ TS4 รุ่นที่กำหนด และเชื่อมต่อกับ CCA ผ่านระบบ RS485 เพื่อสนับสนุนการตรวจสอบข้อมูลระดับแผงและการทำงานของระบบ Rapid Shutdown

เหมาะสำหรับระบบ Solar Rooftop บ้านพักอาศัย อาคารพาณิชย์ โรงงานอุตสาหกรรม และโครงการ EPC ที่ต้องการระบบ Monitoring และการบริหารจัดการข้อมูลระดับแผง

TIGO TAP – Wireless Communication Access Point สำหรับระบบ Tigo TS4, Solar Monitoring และ Rapid Shutdown

หมายเหตุ: ควรตรวจสอบ Datasheet และคู่มือการติดตั้งของ Tigo TAP รุ่นที่จำหน่ายก่อนนำข้อมูลไปใช้ในการออกแบบและติดตั้งจริง
